一文講解停車場管理系統的安裝與調試

前言：

大家好，我是薛哥。這幾天我發了視頻監控和門禁系統的安裝與調試，還有讀者咨詢關于停車場管理系統的，前面的大家可以看看。點擊下面鏈接：全面講解弱電工程門禁系統的安裝與調試和一步一步講解視頻監控系統的安裝與調試

今天整理一篇停車場管理系統方面的安裝與調試，希望對一些需要的人有所幫助。

正文：

一、系統組成

現在的停車場管理系統基本都是車牌識別了，幾乎沒有藍牙和IC卡識別的方式了，一般的停車場管理系統由以下的設備組成，主要由道閘、地感線、車輛檢測器、出入口主控制系統、車牌高清專用攝像機、補光燈、停車場車牌識別軟件、崗?fù)ぴO(shè)備等。

二、系統架構

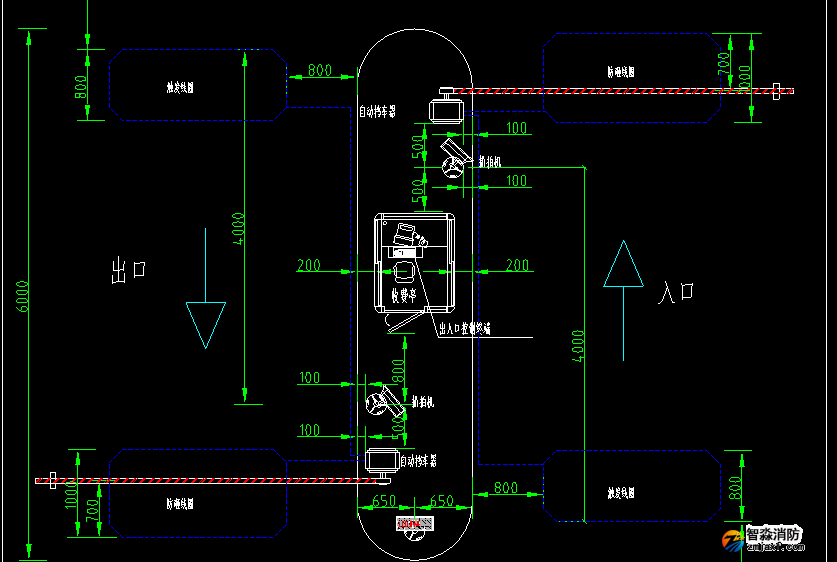

2.1這個是入口和出口的設備平面布置圖

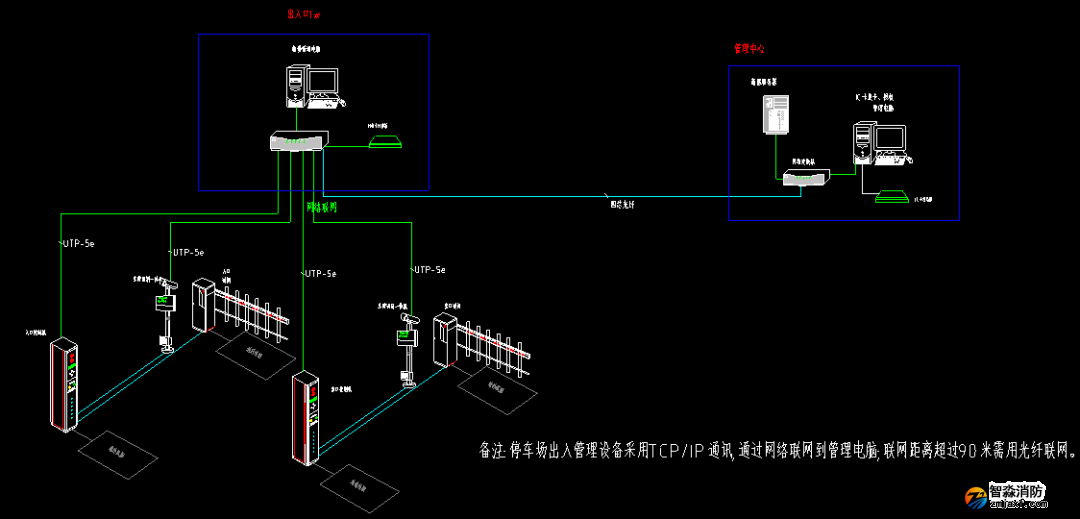

2.2這是停車場管理系統的聯網示意圖

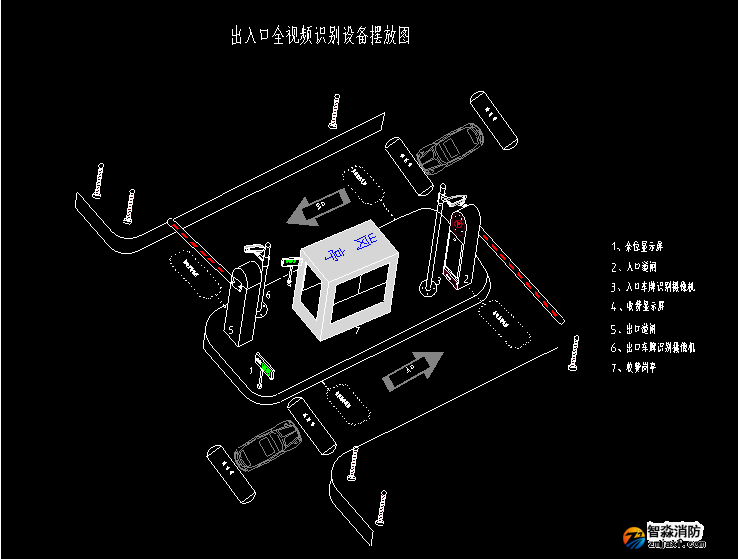

2.3出入口的帶崗?fù)さ脑O(shè)備布置圖

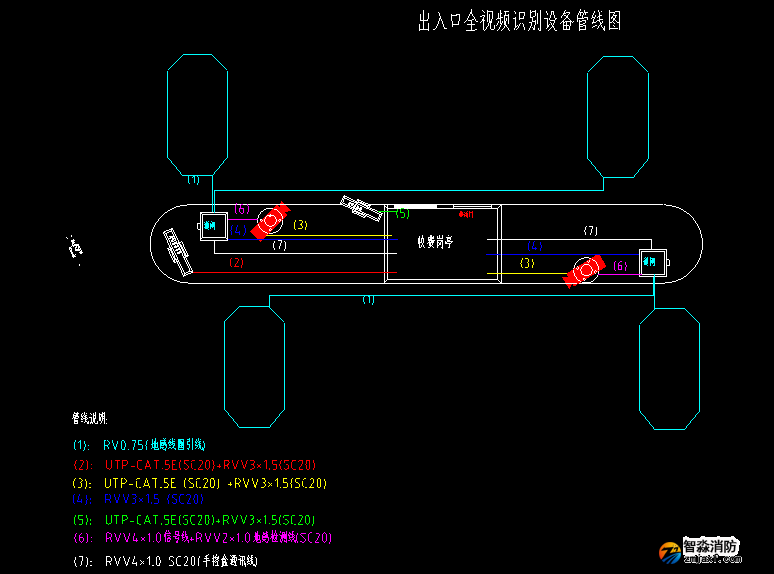

2.4出入口停車場管理系統管線圖

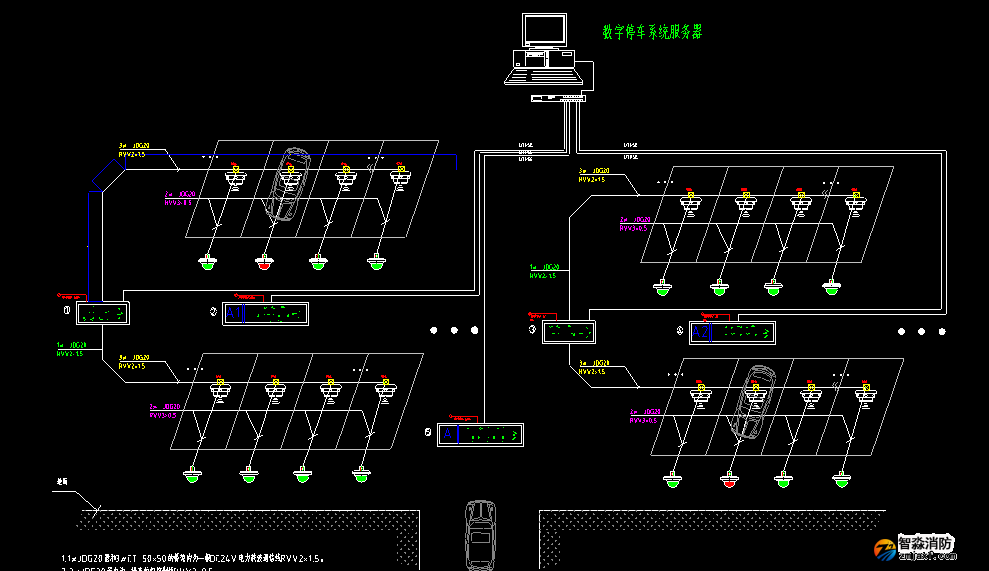

2.5車位引導的停車場管理系統

三、停車場設備安裝

說起停車場管理系統的安裝，實際比較簡單，其中最難的還是安全島和地感線圈，安全島涉及到土建基礎施工，地感線圈涉及到切割地面，這兩個工作內容施工時間比較長，不像安裝攝像機和道閘一樣，幾個膨脹螺絲就解決了。

3.1安全島施工

安全島的施工一般分為兩種情況，一種是土建代為施工，一種是我們系統集成商施工。第一種情況，不用說了，我們只負責驗收使用就可以了。第二種我們系統集成商自己施工，一般我們都是臨時找個瓦工做，因為我們的工人很少會瓦工的活。

一般的安裝尺寸如下：

這個尺寸沒有固定的方式，根據現場實際來定的。滿足使用要求就可以了。

3.2地感線圈的施工

一般的停車場管理系統需要做4個地感線圈，進口2個，出口2個，有的時候進口1個，出口1個，這個根據實際需要而定了。

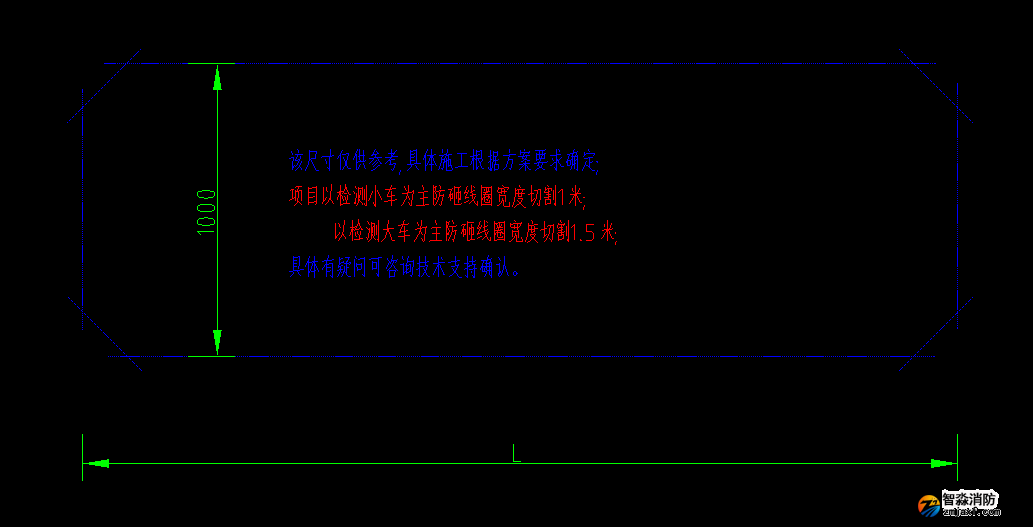

這個是地感線圈的施工尺寸圖：

從圖中，大家可以看出來，只給了線圈的寬度為1000mm，為什么沒有給出來長度呢？這個需要根據現場的實際情況而定的，一般的為2m-3m。

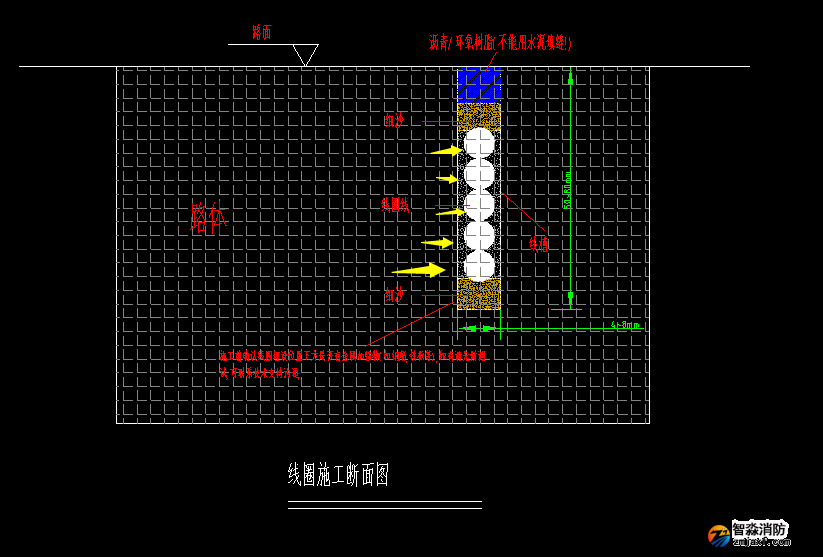

下面這個圖是線圈施工斷面圖：

從這個圖中我們可以看出來，線圈埋設了5圈，黃色的線纜大家可以看到。

3.3、道閘、識別攝像機的安裝

這個就不需要多介紹了，幾個膨脹螺絲就解決了，現場一看，大家就知道怎么安裝了。

四、停車場管理系統的調試

停車場管理系統調試之前要先確認線纜接線正確，然后通電測試，保證道閘起落平穩，地感線圈功能正常，攝像頭識別范圍合適。最后在進行軟件方面的測試，關于軟件方面的設置，可以參考廠家提供的操作說明。

五、停車場管理系統的維護

停車場管理系統常見問題有以下：

1、地感線圈不好使，檢查車輛檢測器，再檢查地感線圈是不是有損壞。

2、攝像機設別不靈敏，查看攝像頭的識別范圍是不是合適，進行多次測試。

3、道閘過車不落桿，主要檢查地感線圈的問題。

4、軟件故障，查看數據庫問題

只要大家把握住一點，通信沒有問題，線纜沒有問題，大概率就是設備問題，最好重啟試一下。
