海灣防爆型JTY-GM-GSTN9811 (Ex)點型光電感煙火災探測器

一、海灣防爆型JTY-GM-GSTN9811 (Ex)點型光電感煙火災探測器特點

      海灣防爆型JTY-GM-GSTN9811 (Ex)點型光電感煙火災探測器（以下簡稱探測器）是采用紅外散射原理研制而成的點型光電感煙火災探測器，為編碼型探測器，地址碼可通過 BMQ-2 編碼器進行設置（編碼設置需要在安全區進行）。探測器適用于石油、化工等行業具有防爆要求的 1 區及 2 區使用。與GST-LD-N8401(Ex)總線隔離式安全柵配合使用，可接入本公司生產的各類火災報警控制器，完成探

測器的信號處理。

      該探測器防爆類型為本質安全型，產品符合 GB 3836.1-2010《爆炸性環境 第 1 部分：設備 通用要求》和 GB 3836.4-2010《爆炸性環境 第 4 部分：由本質安全型“i”保護的設備》的有關規定。

二、海灣防爆型JTY-GM-GSTN9811 (Ex)點型光電感煙火災探測器主要技術指標

(1) 工作電壓：

信號總線電壓：總線 24V 允許范圍：16V～28V

(2) 工作電流：

監視電流≤0.3mA

報警電流≤1.0mA

(3) 指示燈：紅色，巡檢時閃爍，報警時常亮

(4) 防爆標志：Ex ib IIC T6 Gb

(5) 安全柵參數：U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W

(6) 設備最大輸入?yún)?shù)：Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W

(7) 線制：信號二總線無極性

(8) 編碼方式：電子編碼（編碼范圍為1～242）

(9) 使用環境：溫 度：-10℃～+55℃

 相對濕度≤95%，不凝露

(10) 探測器尺寸：直徑：103mm 高；55mm（帶底座）

三、海灣防爆型JTY-GM-GSTN9811 (Ex)點型光電感煙火災探測器保護面積：

    當空間高度為 6 米～12 米時，一個探測器的保護面積，對一般保護場所而言為 80 平方米?？臻g高度為 6 米以下時，保護面積為 60 平方米。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

四、海灣防爆型JTY-GM-GSTN9811 (Ex)點型光電感煙火災探測器結構特征、安裝與布線

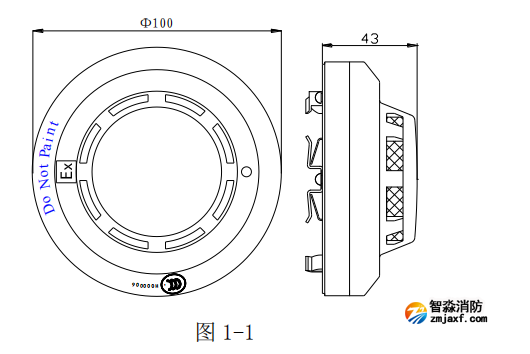

探測器外形示意圖如圖 1-1 所示。

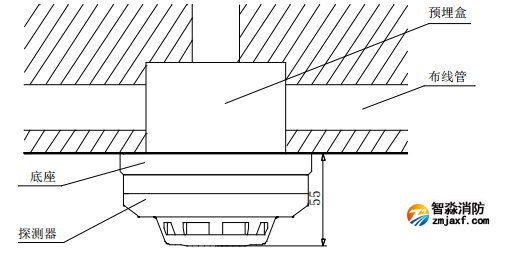

探測器安裝方式如圖 1-2 所示。

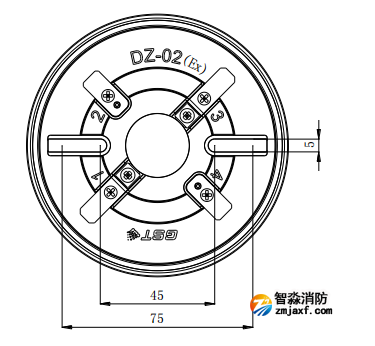

       探測器與 DZ-02（Ex）防爆通用底座配套使用，底座示意圖如圖 1-3 所示。底座上有 4 個導體片，1，3 導片上帶接線端子，底座上不設定位卡，便于調整探測器報警確認燈的方向。布線管內的探測器總線分別接在 1，3 接線端子上（不分極性），另一對導體片用來輔助固定探測器。

     待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

布線要求：底座接線電纜均選用截面積不小于1.0mm 2 的本安電纜，且電纜間分布電容不得大于 0.083?F，分布電感不得大于 4.0mH。
